LF230-S
Ceny z uwzględnionym rabatem widoczne po zalogowaniu.
Nie masz konta i jesteś z branży HVAC? Zarejestruj się tutaj - po weryfikacji zobaczysz swoje ceny.

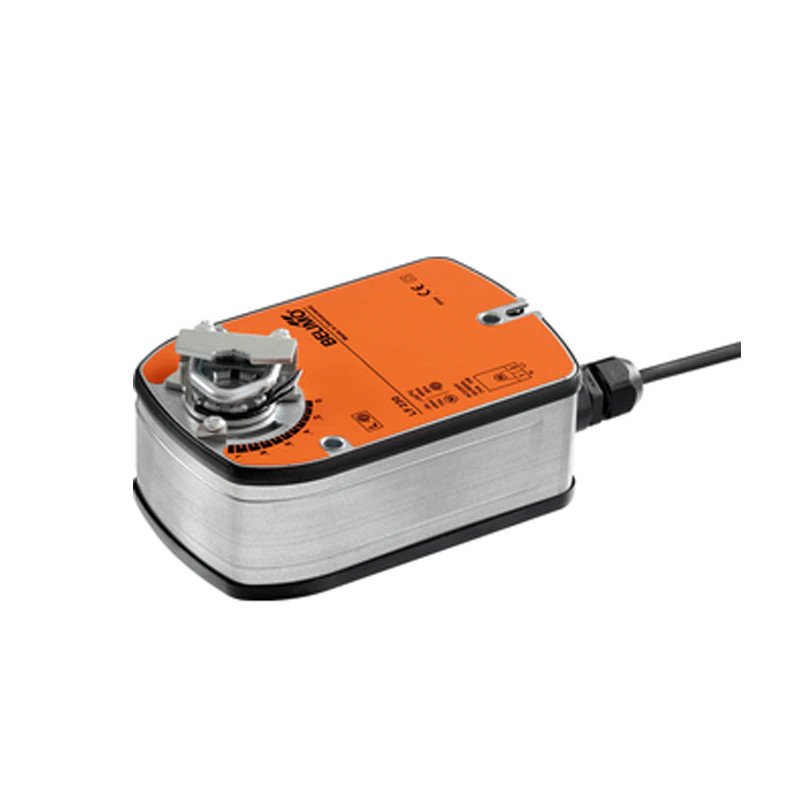

Siłownik LF230-S Belimo ze sprężyną powrotną, 230 V AC, 4 Nm, sterowanie 2-punktowe, 1 styk pomicniczy SPDT
Cechy:
| Dane techniczne LF230-S | |
|---|---|
| Dane elektryczne | |
| Częstotliwość napięcia znamionowego | 50/60 Hz |
| Zakres roboczy | AC 198...264 V |
| Pobór mocy w stanie spoczynku | 3W |
| Moc znamionowa | 7 VA |
| Przyłącze zasilania / sterowania | Kabel 1 m, 2x 0.75 mm² |
| Praca równoległa | Tak (sprawdzić dane eksploatacyjne) |
| Obciążalność styku pomocniczego | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Przyłącze styku pomocniczego | Kabel 1 m, 3x 0.75 mm² |
| Pobór mocy - praca | 5W |
Uwaga dotycząca mocy znamionowej | Imax 150 mA @ 10 ms |
Napięcie znamionowe | AC 230 V |
Dane funkcjonalne | |
Kierunek ruchu - silnik | możliwość wybierania poprzez montaż L/P |
Ręczne przestawianie | Nie |
Kąt obrotu | Maks. 95° |
Uwaga dotycząca kąta obrotu | regulacja w zakresie 37...100% ze zintegrowanym ogranicznikiem mechanicznym |
Czas ruchu - silnik | 75 s / 90° |
Poziom mocy akustycznej – silnik | 50 dB(A) |
Mechanical interface | Zacisk uniwersalny 8...16 mm |
Wskaźnik położenia | Mechaniczny |
Styk pomocniczy | 1x SPDT, 0...100% |
Kierunek ruchu - funkcja bezpieczeństwa | możliwość wybierania poprzez montaż L/P |
Czas ruchu – funkcja bezpieczeństwa | <20 s @ -20...50°C / <60 s @ -30°C |
Trwałość | Min. 60'000 pozycji bezpiecznych |
Moment obrotowy - funkcja bezpieczeństwa | 4 Nm |
| Moment obrotowy - silnik | 4 Nm |
| Bezpieczeństwo | |
| Kategoria ochronna obudowy IEC/EN | IP54 |
| Kompatybilność elektromagnetyczna | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Zasada działania | Type 1.B Odporność na impulsy napięciowe - zasilanie / 4 kV sterowanie |
| Temperatura otoczenia | -30...50°C [-22...122°F] |
| Temperatura przechowywania | -40...80°C [-40...176°F] |
| Wilgotność otoczenia | Maks. 95% wilgotność wzgl., brak kondesacji |
| Dyrektywa dotycząca urządzeń | Oznakowanie CE zgodnie z 2014/35/UE niskonapięciowych |
| Odporność na impulsy napięciowe - styk | 4 kV pomocniczy |
| Klasa ochronności IEC/EN | II, Wzmocniona izolacja Kategoria ochronna styku pomocniczego IEC/ II, Wzmocniona izolacja EN |
| Masa | |
| Masa | 1.7 kg |
| Dane dotyczące bezpieczeństwa | |
| Stopień zanieczyszczenia | 3 |
| Techniczna karta katalogowa | LF230-S |
| Kategoria dokumentu | bezobsługowy |
| Kategoria ochronna styku pomocniczego IEC/ | II, Wzmocniona izolacja EN |
| Badanie higieniczne | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności | Type 1.B Odporność na impulsy napięciowe - zasilanie / 4 kV sterowanie |
